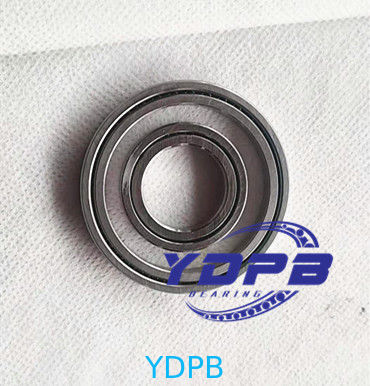

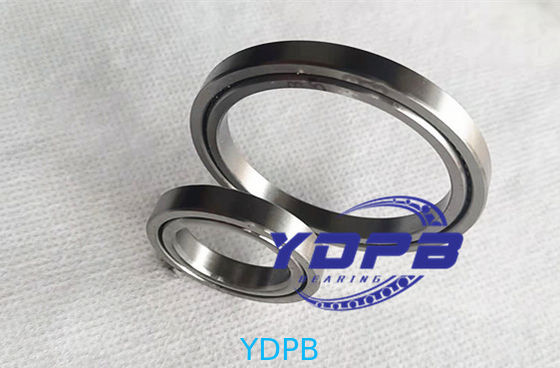

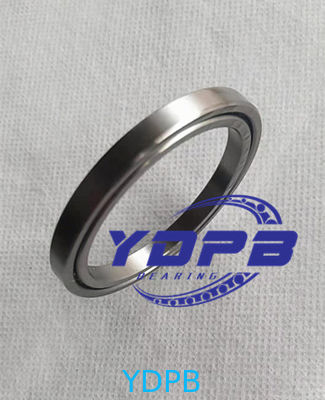

CRBT1055A тонкий перекрестный роликовый подшипник 15x26x5 мм для человекоподобных роботов / компактных роботов-манипуляторов, компактных камер

  • CRBT1055A thin crossed roller bearing15x26x5mm for humanoid robots /compact hand robots,compact camera
  • CRBT1055A thin crossed roller bearing15x26x5mm for humanoid robots /compact hand robots,compact camera
  • CRBT1055A thin crossed roller bearing15x26x5mm for humanoid robots /compact hand robots,compact camera
  • CRBT1055A thin crossed roller bearing15x26x5mm for humanoid robots /compact hand robots,compact camera
Место происхождения Китай
Фирменное наименование YDPB
Номер модели CRBT155A
Количество мин заказа 1 шт.
Цена 1$
Упаковывая детали небольшие коробки
Время доставки 5-8 дней пробуждения
Условия оплаты T/T, D/P, D/A, Western Union, MoneyGram,
Поставка способности 10000 шт/месяц

Свяжитесь со мной для бесплатных образцов и купонов.

WhatsApp:0086 18588475571

WeChat: 0086 18588475571

скайп: sales10@aixton.com

Если у вас есть какие-либо проблемы, мы предоставляем круглосуточную онлайн-помощь.

x
Подробная информация о продукте
Материал Подшипники из стали Размер 15х26х5 мм
Использование Humanoid robots, compact camera, copmact hand robots Свертывая тело цилиндрические стальные ролики
Вы можете отметить нужные вам продукты и связаться с нами на доске объявлений.
Внутренние диаметры 15
Внешний диаметр 26
Высота 5
Оставьте сообщение
Внутренние диаметры 15
Характер продукции

CRBTПерекрестные роликоподшипники сверхтонкого типа

Перекрестные роликоподшипники сверхтонкого и тонкого типов представляют собой чрезвычайно компактные подшипники с цилиндрическими роликами, расположенными перпендикулярно между внутренним и наружным кольцами.

Один подшипник может воспринимать сложные нагрузки, такие как радиальные, осевые и моментные. Используя цилиндрические ролики, упругое смещение которых под нагрузкой меньше, чем у стальных шариков, этот тип перекрестных роликоподшипников может сделать устройство компактным и высокожестким по сравнению с шарикоподшипниками или коническими роликоподшипниками и комбинацией двух шарикоподшипников.

Эти подшипники широко используются во вращающихся частях промышленных роботов, оптических аппаратов, коллаборативных роботов, человекоподобных роботов, радиолокационной связи и медицинском оборудовании и т. д., что способствует компактности и легкости.



Особенности

Перекрестные роликоподшипники YDPB представляют собой компактные подшипники с роликами, попеременно пересекающимися под прямым углом друг к другу между внутренним и наружным кольцами. Они могут воспринимать нагрузки с любых направлений одновременно, такие как радиальные, осевые и моментные нагрузки. Ролики контактируют с дорожками качения по линии, и, следовательно, упругая деформация под нагрузкой подшипника очень мала. Эти подшипники широко используются во вращающихся частях промышленных роботов, станков, медицинского оборудования и т. д., которые требуют компактности, высокой жесткости и высокой точности вращения. Кроме того, по запросу доступны подшипники из нержавеющей стали или с внутренними и наружными кольцами, снабженными монтажными отверстиями, также доступны размеры, изготовленные на заказ.



Параметры

CRBT1055A тонкий перекрестный роликовый подшипник 15x26x5 мм для человекоподобных роботов / компактных роботов-манипуляторов, компактных камер 0

Диаметр вала Модель подшипника Габаритные размеры (мм) Размеры плеча Номинальная статическая нагрузка
Внутренний диаметр Наружный диаметр Диаметр окружности центров роликов Ширина Отверстие для смазки r min (радиальная)
C C0 Вес
d D dp B/B1 a ds Dh кН кН кг
10 CRBT105A 10 21 14.7 5 1 0.15 12.5 17 1.12 0.809 0.01
15 CRBT155A 15 26 19.7 5 1 0.15 17.5 22 1.32 1.10 0.012
20 CRBT205A 20 31 24.7 5 1 0.15 22.5 27 1.49 1.40 0.015
30 CRBT305A 30 41 34.7 5 1 0.15 32.5 37 1.89 2.14 0.021
40 CRBT405A 40 51 44.7 5 1 0.15 42.5 47 2.14 2.74 0.027
50 CRBT505A 50 61 54.7 5 1 0.15 52.5 57 2.43 3.49 0.032
60 CRBT605A 60 71 64.7 5 1 0.15 62.5 67 2.63 4.09 0.038
70 CRBT705A 70 81 74.7 5 1 0.15 72.5 77 2.81 4.68 0.044
80 CRBT805A 80 91 84.7 5 1 0.15 82.5 87 3.05 5.43 0.050
90 CRBT905A 90 101 94.7 5 1 0.15 92.5 97 3.19 6.03 0.056
100 CRBT1005A 100 111 104.7 5 1 0.15 102.5 107 3.37 6.63 0.061



Типичные области применения

Соединение промышленного автоматизированного робота RV, редукторные подшипники для коллаборативных роботов (например, серии UR), поддерживающие непрерывное вращение ±360°.

Поворотный рабочий стол: точность четвертой оси станка с ЧПУ ≤1 угловая секунда.

Медицинское и оптическое оборудование, рама компьютерного томографа: поддерживает работу с низкой вибрацией (значение вибрации <0.мм/с) при высокоскоростном вращении (≥3 об/мин). Машина для литографии полупроводников: платформа выравнивания пластин, контроль повышения температуры <1℃/ч

Основание антенны радиолокатора аэрокосмической промышленности: выдерживает экстремальные температуры от -40℃ до 120℃, выдерживая ударные нагрузки ≥5G
